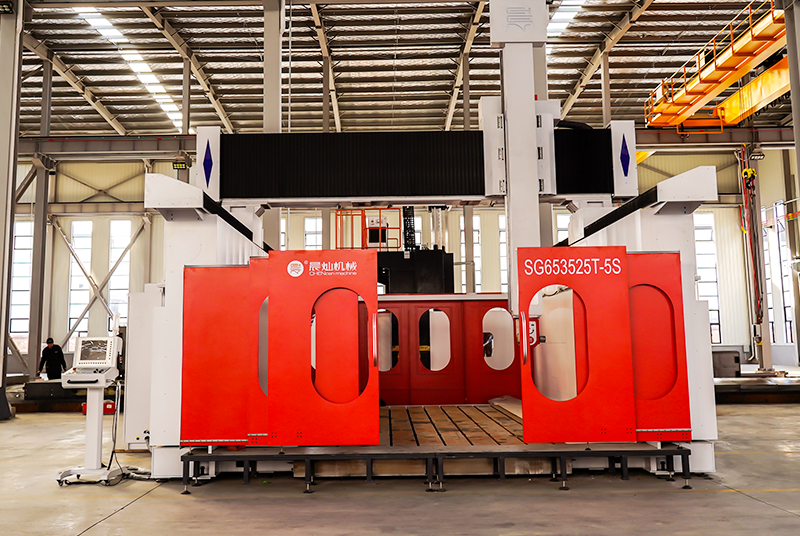

數控龍門加工中心SG653525t-5s

有效行程

X: 3500mm Y: 6500mm Z: 2500mmA: +120°C: 土360°

外形尺寸

寬7800x長9500x高7800 (mm)

床體結構

龍門移動框架式結構,X橫梁采用全鋼板焊接,內部附加強筋階梯式。丫床體軸滑枕采用全鑄鐵材質內部附加強筋(以上所有部件全部經過回火處理)

臺面結構

鑄造臺面，帶丁型槽 (回火處理)

傳動形式

X、Y、Z軸滾珠絲杠傳動

工作方式

進口總線同服電機驅動

操作系統

進口數控控制系統

應用軟件

UG，mastercam，powermill 等

主軸功率、轉速

進口原裝24KW主軸電機;主軸轉速0-24000r/min

刀柄類型

HSK63A刀柄ER40夾緊

加工精度

加工1000mm<0.1mm

整機重量

整機62噸左右

加工速度

工作速度 0-15000mm/min

功率、電壓、氣壓

整機功率65KW 電壓AC 380V/50Hz氣缸壓力>6.5Kgf/平方厘米
