五軸加工中心常見問題分析與解決方案

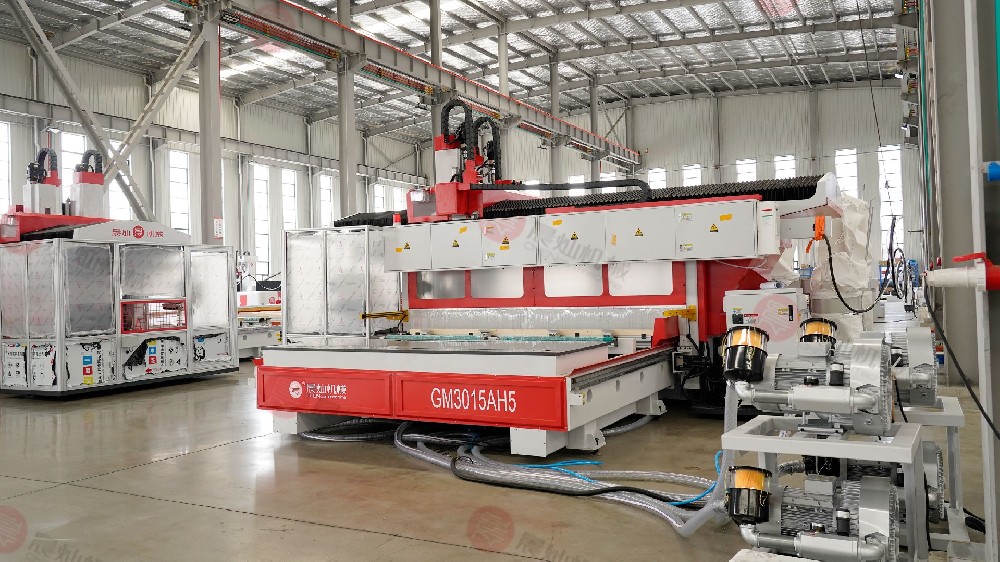

五軸加工中心因其高精度、高效率的復雜曲面加工能力，在航空航天、模具制造、醫療器械等領域廣泛應用。然而，其復雜的機械結構和運動控制也帶來了特有的技術挑戰。

1. 加工精度問題

問題表現：

尺寸超差：加工后的工件關鍵尺寸超出公差范圍（如±0.02mm）。

表面粗糙度差：出現振紋、刀痕或局部過切/欠切。

重復定位精度低：同一程序多次運行后結果不一致。

可能原因：

機械因素：

主軸熱變形（長時間運行后溫升導致Z軸漂移）。

導軌/絲杠磨損（反向間隙增大，如X/Y軸重復定位誤差>5μm）。

五軸聯動時RTCP（旋轉工具中心點）補償未正確啟用。

工藝因素：

刀具剛性不足（如長徑比>5的細長刀易顫振）。

切削參數不合理（如高硬度材料進給過快導致讓刀）。

軟件因素：

CAM后處理生成的G代碼未優化（如非線性誤差累積）。

機床動態精度補償（如螺距補償表未校準）。

解決方案：

機械維護：

定期校準回轉軸（C/A/B軸）的圓心度（用球桿儀檢測，誤差<0.01mm）。

采用恒溫冷卻系統控制主軸溫度（溫升<2℃/h）。

工藝優化：

使用高剛性刀具（如碳纖維增強刀柄）并降低懸伸量。

分層切削策略（粗加工留0.1mm余量，精加工低速高轉速）。

軟件調整：

啟用RTCP功能（確保刀尖點始終跟隨編程路徑）。

在CAM軟件中設置平滑過渡（如Siemens NX的“光順算法”）。

2. 五軸聯動中的奇異點問題

問題表現：

機床突然停頓或抖動：在特定角度（如A軸±90°）時運動不連續。

伺服報警：驅動器過載（如“跟隨誤差超差”報警）。

根本原因：

萬向節死鎖：當兩個旋轉軸重合時（如A=90°時B軸失效），機床失去一個自由度。

運動學鏈求解失敗：逆解算法在奇異點附近數值不穩定。

解決方案：

編程規避：

在CAM軟件中限制A/B軸行程（如A軸避免±85°以上）。

使用“工具方向平滑優化”功能（如HyperMill的自動避奇異算法）。

硬件升級：

選擇非正交五軸機床（如雙擺頭結構比轉臺+擺頭更穩定）。

3. 刀具干涉與碰撞風險

問題表現：

刀具與工件/夾具碰撞：導致斷刀或設備損傷。

刀柄與回轉臺干涉：在傾斜加工時發生機械干涉。

預防措施：

虛擬仿真：

使用VERICUT或MachineSim進行碰撞檢測（需完整導入機床3D模型）。

工藝規劃：

限制刀具長度（如B軸傾斜時刀長<150mm）。

采用“最短刀具路徑”策略（減少非必要軸運動）。

4. 回轉軸精度衰減

問題表現：

分度偏差：C軸回轉后定位誤差>10 arc-sec（如齒輪加工累計誤差）。

反向間隙增大：換向時出現“空程”（如轉臺蝸輪蝸桿磨損）。

解決方案：

定期校準：

使用激光干涉儀檢測回轉軸定位精度（ISO 230-2標準）。

調整蝸桿預緊力（消除反向間隙）。

更換傳動方式：

直驅電機替代傳統蝸輪蝸桿（無背隙，精度<1 arc-sec）。

5. 編程與后處理難題

典型問題：

G代碼錯誤：后處理生成的程序?qū)е螺S超限或非法運動。

加工效率低：五軸聯動路徑冗余（如非必要頻繁換向）。

優化方法：

定制后處理器：

根據機床品牌后處理。

高速切削策略：

采用“流線加工”減少抬刀次數。

五軸加工中心的穩定運行依賴“機械精度+工藝優化+編程規范”三位一體，需跨學科協作解決復雜問題。
