五軸加工中如何避免刀具與工件/夾具的碰撞？

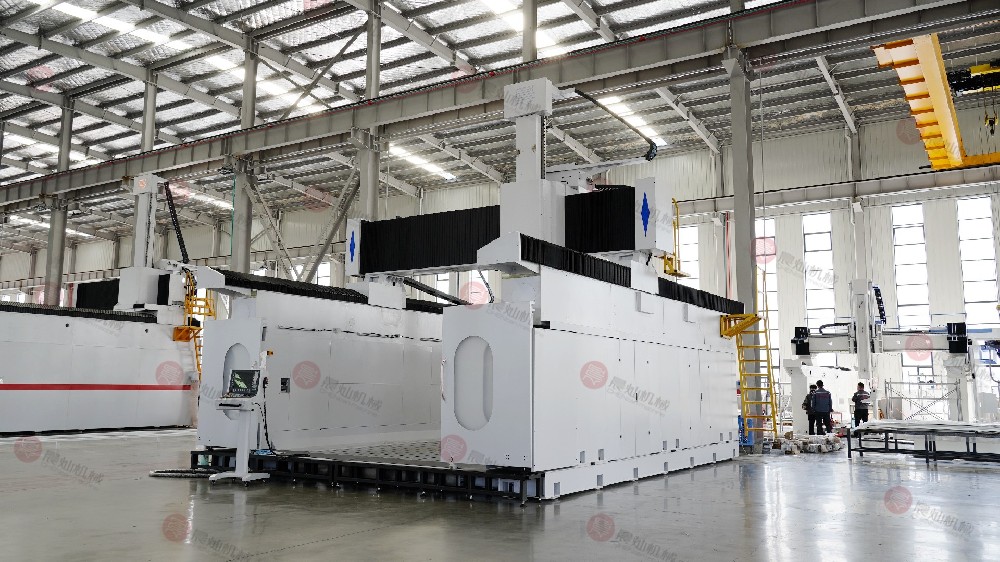

在五軸加工中，刀具與工件或夾具的碰撞是高風險問題，可能導致設備損壞、工件報廢甚至安全事故。避免碰撞需要從編程、仿真、操作和硬件配置等多方面綜合控制：

一、編程階段的預防措施

1.合理的規劃刀具路徑，使用CAM軟件的五軸避讓功能，設置刀具的安全平面和退刀路徑。避免刀具在非切削階段（如快速移動G00）靠近工件或夾具。采用分層切削，逐步逼近復雜曲面，減少突然的軸向變化。

2.刀具長度與直徑選擇：確保刀具伸出長度盡可能短，減少懸伸量以降低擺動干涉風險。對于深腔加工，使用加長刀桿時需額外檢查干涉區域。

3.限制旋轉軸運動范圍：在CAM軟件中設定機床的物理極限（如A/C軸旋轉角度限制），避免超程。

二、操作與設置要點

1.工件坐標系與對刀

精確測量工件原點，確保編程坐標系與機床坐標系一致。使用對刀儀或3D測頭校準刀具長度和半徑補償。

夾具設計與布局

優先選擇低矮、緊湊的夾具，避免突出結構進入刀具運動空間。

必要時在CAM軟件中導入夾具3D模型進行干涉檢查。

2.機床參數配置

啟用機床的軟極限保護功能，限制各軸行程范圍。對于帶RTCP功能的機床，確保刀具中心點補償參數正確輸入。

三、、硬件與傳感器輔助

1.防碰撞傳感器：部分高端機床配備力傳感器或紅外檢測，可在碰撞前緊急停止。

2.在線監測系統：通過振動監測或主軸負載反饋，實時判斷異常接觸。

四、常見錯誤與應對

問題1：旋轉軸快速轉向時碰撞。

解決：優化程序，在旋轉前先將刀具退到安全位置。

問題2：刀具夾持過長導致擺動干涉。

解決：改用短刀柄或調整加工順序。

問題3：夾具未在仿真模型中體現。

解決：嚴格將夾具模型導入CAM軟件并參與碰撞檢查。
